关于PC板替代玻璃的可行性探讨，我想从5个方面来详细说说，玻璃和PC板分别特性，PC板和玻璃在工程方面替代性，

PC板替代玻璃的行业剖析，那些PC板不能替代玻璃的应用，PC板替代玻璃时需要注意的问题。

今天我们就先从材料的特性方面来探讨一下。

玻璃是由二氧化硅和其他化学物质熔融在一起形成的（主要生产原料为：纯碱、石灰石、石英）。在熔融时形成连续网络结构，

冷却过程中粘度逐渐增大并硬化致使其结晶的硅酸盐类非金属材料。普通玻璃的化学组成是Na2SiO3、CaSiO3、SiO2或

Na2O・CaO・6SiO2等，主要成分是硅酸盐复盐，是一种无规则结构的非晶态固体。广泛应用于建筑物，用来隔风透光，属于混合物。

另有混入了某些金属的氧化物或者盐类而显现出颜色的有色玻璃，和通过物理或者化学的方法制得的钢化玻璃等。

根据种类不同，玻璃有不同的特性。下面按照建筑玻璃分类方法分别介绍如下：

镜片

1、良好的透视、透光性能（3mm、5mm厚的镜片玻璃的可见光透射比分别为87%和84%）。对太阳光中近红外热射线的

透过率较高，但对可见光折射至室内墙顶地面和家具、织物而反射产生的远红外长波热射线却有效阻挡，故可产生明

显的“暖房效应”。净片玻璃对太阳光中紫外线的透过率较低；

2、隔声、有一定的保温性能；

3、抗拉强度远小于抗压强度，是典型的脆性材料；

4、有较高的化学稳定性，通常情况下，对酸碱盐及化学试剂盒气体都有较强的抵抗能力，但长期遭受侵蚀性介质的

作用也能导致变质和破坏，如玻璃的风化和发霉都会导致外观破坏和透光性能降低；

5、热稳定性较差，极冷极热易发生炸裂。

装饰

1、彩色平板玻璃 可以拼成各类团，并有耐腐蚀抗冲刷、易清洗等特点。

2、釉面玻璃具有良好的化学稳定性和装饰性。

3、压花玻璃、喷花玻璃、乳花玻璃、刻花玻璃、冰花玻璃根据各自制作花纹的工艺不同，有各种色彩、观感、光泽效果，

富有装饰性。

安全

1、钢化玻璃 机械强度高、弹性好、热稳定性好、碎后不易伤人、不易发生自爆。

2、夹丝玻璃 受冲击或温度骤变后碎片不会飞散；可短时防止火焰蔓延；有一定的防盗、防抢作用。

3、夹层玻璃 透明度好、抗冲击性能高、夹层PVB胶片粘合作用保护碎片不散落伤人，耐久、耐热、耐湿、耐寒性高。

装饰性

1、着色玻璃 有效吸收太阳辐射热，达到蔽热节能效果；吸收较多可见光，使透过的光线柔和；较强吸收紫外线，防止紫外

线对室内影响；色泽艳丽耐久，增加建筑物外形美观。

2、镀膜玻璃 保温隔热效果较好，易对外面环境产生光污染。

3、中空玻璃光学性能良好、保温隔热性能好、防结露、具有良好的隔声性能。

综合上面这些特性的基础上，我大体得出玻璃的重要特点：

1.  易碎  2.  不易着色  3.  重量大  4.  变形量很小   5. 不易二次加工

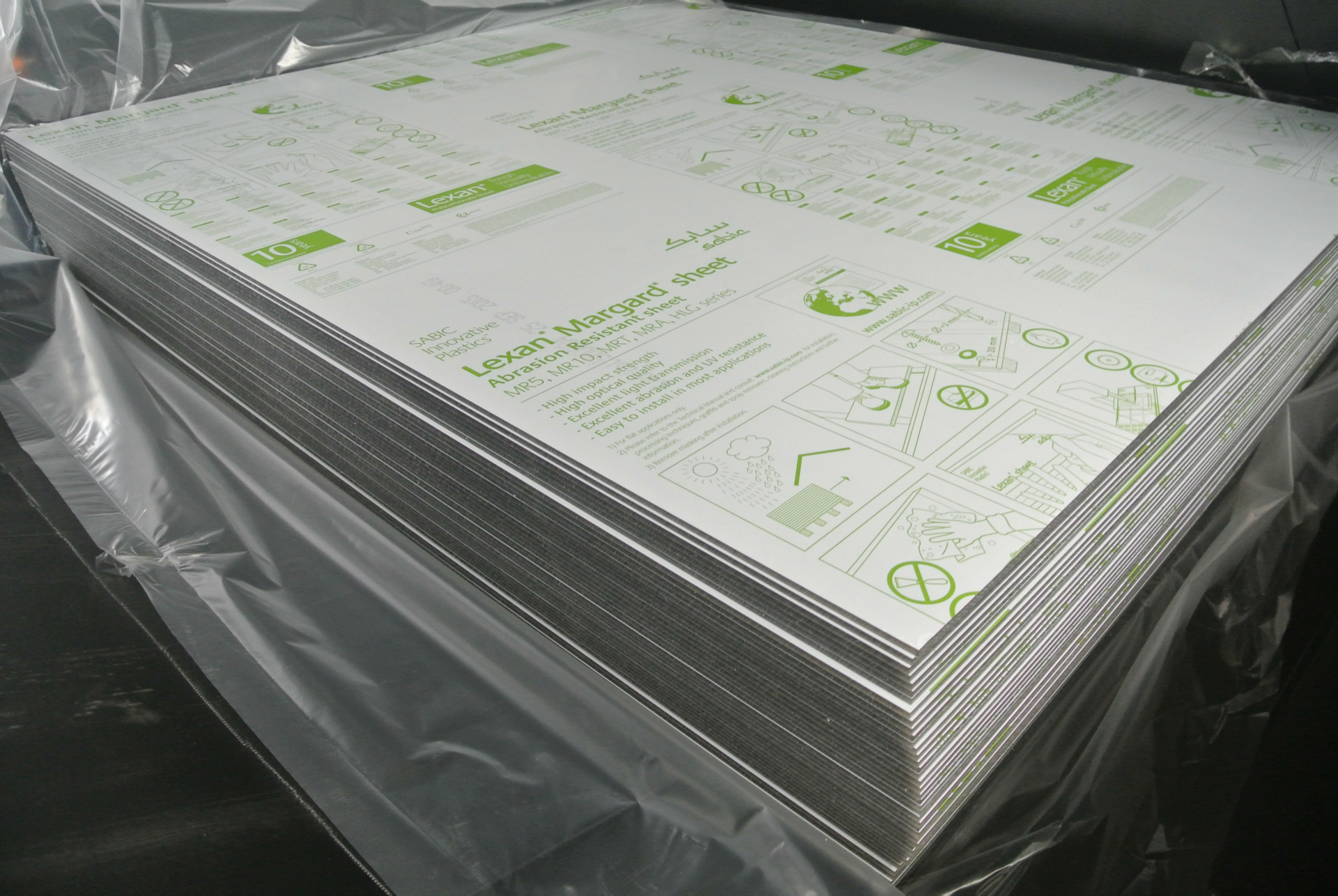

PC板（又称耐力板，聚碳酸酯，实心板、防弹玻璃、卡布隆板、塑胶实心板、聚碳酸脂板、航空透视板）是以高性能的工程塑

料聚碳酸酯或聚碳-----酸脂加工而成。特性：耐撞击、打不破 强度超过强化玻璃、压克力板数百倍，坚韧安全、防盗、防弹效

果最佳。 可圆拱、可弯曲： 加工性佳、可塑性强、能依工地现场实际需要，弯曲成拱形、半圆形等式样。

（1）透光性：耐力板透光率最高可达89%，可与玻璃相妣美。UV涂层板在太阳光下爆晒不会产生黄变，雾化，透光不佳，十年

后透光流失仅为10%，PVC流失率则高达15%―20%，玻璃纤维为12%-20%。

（2）抗撞击：撞击强度是普通玻璃的250-300倍，同等厚度亚克力板的30倍，是钢化玻璃的2-20倍，用3kg锤以下两米坠下也无

裂痕，有“不碎玻璃”和“响钢”的美称。

（3）防紫外线：PC板一面共挤有抗紫外线（UV）涂层，另一面具有抗冷凝处理，集抗紫外线、隔热防雾滴功能于一身。可阻挡

紫外线穿过，及适合保护贵重艺术品及展品，使其不受紫外线破坏。

（4）重量轻：比重仅为玻璃的一半，节省运输、搬卸、安装以及支撑框架的成本。

（5）阻燃：国家标准GB50222―95确认，耐力板为难燃一级，即B1级。PC板自身燃点是580℃，离火后自熄，燃烧时不会产生有

毒气体，不会助长火势的蔓延。

（6）可弯曲性：可依设计图在工地现场采用冷弯方式，安装成拱形，半圆形顶和窗。最小弯曲半径为采用板厚度的175倍，亦可热弯。

（7）隔音性：耐力板隔音效果明显，比同等厚度的玻璃和亚加力板有更佳的音响绝缘性，在厚度相同的条件下，耐力板的隔声量比

玻璃提高5―9DB。在国际上是高速公路隔音屏障的首选材料。

（8）节能性：夏天保凉，冬天保温，耐力板有更低于普通玻璃和其它塑料的热导率（K值），隔热效果比同等玻璃高7%-25%，耐力

板的隔热最高至49%。从而使热量损失大大降低，用于有暖设备的建筑，属环保材料。

（9）温度适应性：PC板在-40℃时不发生冷脆，在125℃时不软化，在恶劣的环境中其力学，机械性能等均无明显变化。

（10）热胀冷缩型大：随着温度的变化，PC板的外观尺寸会发生变化。

（11）表面硬度差，容易被硬物划伤，影响使用。

综上内容，大体上有几个方面和玻璃替代性相关：

1.  强度高  2.  透光性和玻璃相当  3.  重量轻  4.  易二次加工   5.  表面硬度差   6.  热胀冷缩尺寸不稳定

关于PC板替代玻璃方面，我们只要从这几个方面来剖析两个材料应用方面就可以明了。
